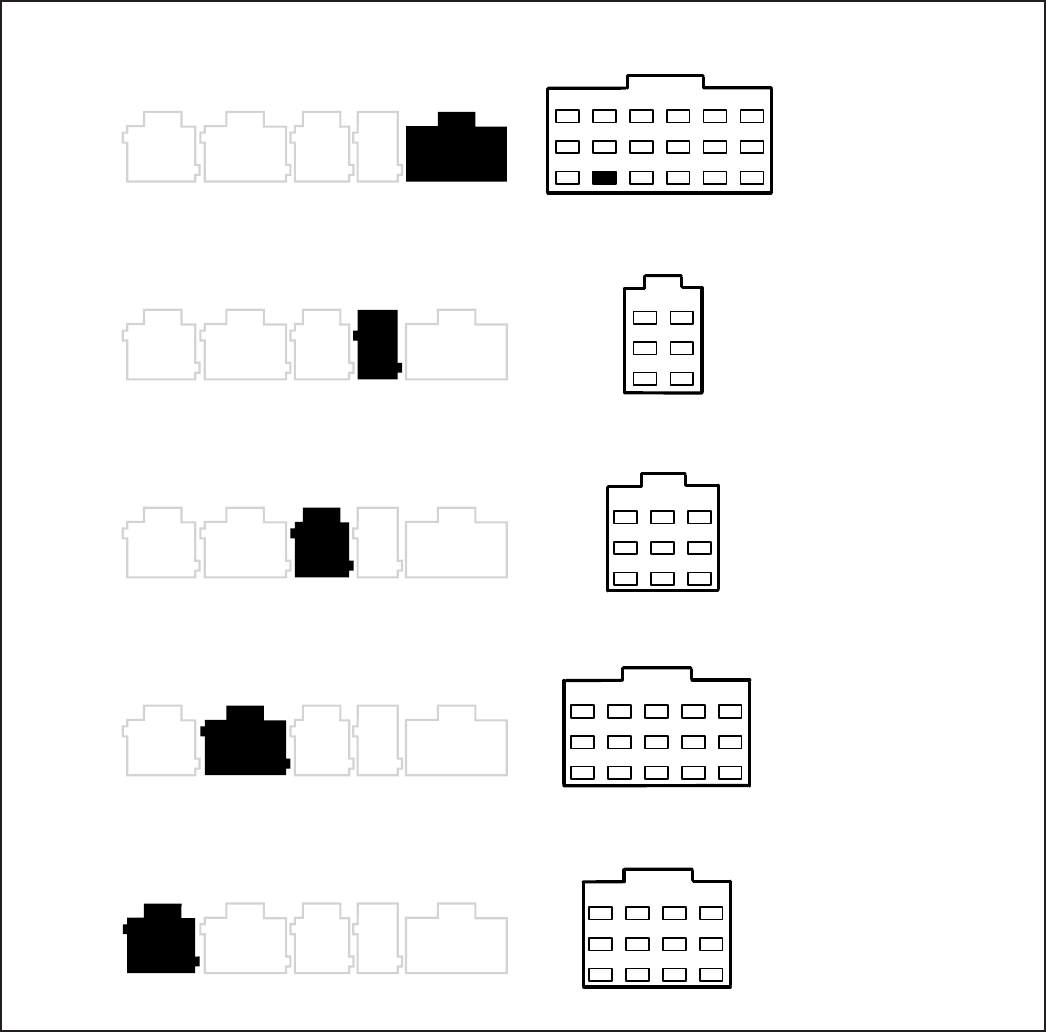

FIGURA 40 - Planos del conectador de la ECU para montar en la cabina
Identifi cación de la patilla en ECU para montar en la
cabina
Esta sección muestra cómo identifi car los conectadores preformados y la
ubicación de las patillas de la ECU para montar en la cabina. Las tablas
proveen una breve descripción de la señal que lleva cada patilla.
18
17
16
15
14
13
12
11
10
9
6
1
8
5
2
7
4
3
A
B
CDE
A
B
CDE
A
B
CDE
A
B
CDE
A
B
CDE
6
3
5
2
4
1
9
6
3
8
5
2
7
4
1
15
14
13
12
11
10
9
6
3
8
5
2
7
4
1
12
11
10
9
6
3
8
5
2
7
4
1
Mirando dentro del conectador preformado
Parte superior
Parte superior
Parte superior
Parte superior
Parte superior
Conectador A
18-Vías
Conectador B
6-Vías
Conectador C
9-Vías
Conectador D
15-Vías
Conectador E
12-Vías
