APPLICATION LORS D'UNE UTILISATION

NORMALE (FIGURE 7)

Lors de l'application des freins, la valve demeure en position neutre.

La valve Bendix

SR-7

surveille la présence de pression d'air à la fois

dans les circuits de refoulement primaire et secondaire.

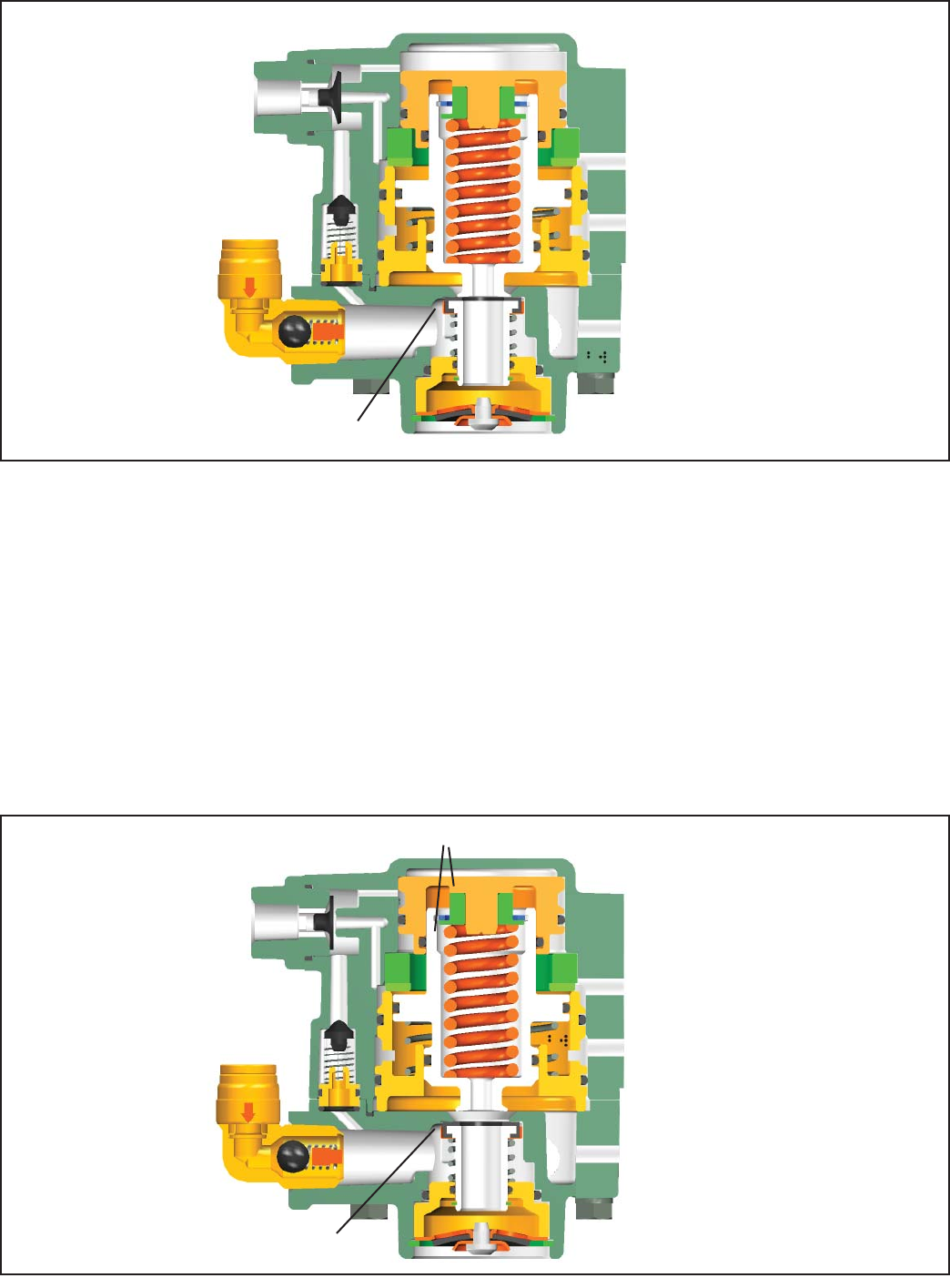

FIGURE 7 - APPLICATION LORS D'UNE UTILISATION NORMALE

STATIONNEMENT (FIGURE 8)

En actionnant les freins de stationnement (en tirant sur le bouton du

robinet de freinage à main), cela force la pression d'air du frein à ressort

à s'échapper par le port d'échappement de la valve SR-7

FIGURE 8 - STATIONNEMENT

RÉSERVOIR SECONDAIRE

PRESSION CONSTANTE

COMMANDE DE PRESSION

DE FLUIDE

ÉVACUATION D'AIR À PARTIR

DES FREINS À RESSORT

LES PISTONS PRINCIAUX ET DE COMMANDE SE DÉPLACENT VERS LE HAUT



RÉSERVOIR SECONDAIRE

PRESSION CONSTANTE

COMMANDE DE PRESSION

DE FLUIDE

PORT D'ÉQUILIBRAGE - PRIMAIRE

PRESSION DU CIRCUIT

PORT DE COMMANDE - SECONDAIRE

PRESSION DU CIRCUIT

SOUPAPE D'ENTRÉE/D'ÉCHAPPEMENT SIÈGE

REFOULEMENT AUX FREINS À RESSORT



PORT DE COMMANDE

PORT D'ÉQUILIBRAGE

SIÈGE DE LA SOUPAPE D'ENTRÉE


