6.2 Wheel Speed Sensor Installation Requirements
See BW-120-A, Application Specification, “Wheel Speed Sensor Customer Interface
Recommendations” for details.
6.2.1 Sensor Mounting Block
6.2.1.1 Material
The mounting block is typically made of steel or other ferro-magnetic
material. If a different material is used, it must be analyzed for
compatibility with the Bendix
®
clamping sleeve for the wheel speed
sensor.
CAUTION:
• Sensor mounting blocks must be properly protected against
corrosion.
• BCVS will not provide warranty for wheel speed sensors and/or
clamping sleeves exhibiting corrosion sustained from sensor
mounting blocks.
6.2.1.2 Dimensions
The mounting block must be 30.0 mm in length with an 18.0-18.11 mm
diameter through-hole.
The block should not exceed 31.0 mm in length. A mounting block
length less than 29-mm may not allow the sensor to seat properly.
The sensor block height must be chosen to allow the centerline of the
sensor to be aligned with the center of the exciter ring.
30.0 mm
18.0 mm
Radius to
Fit Axle

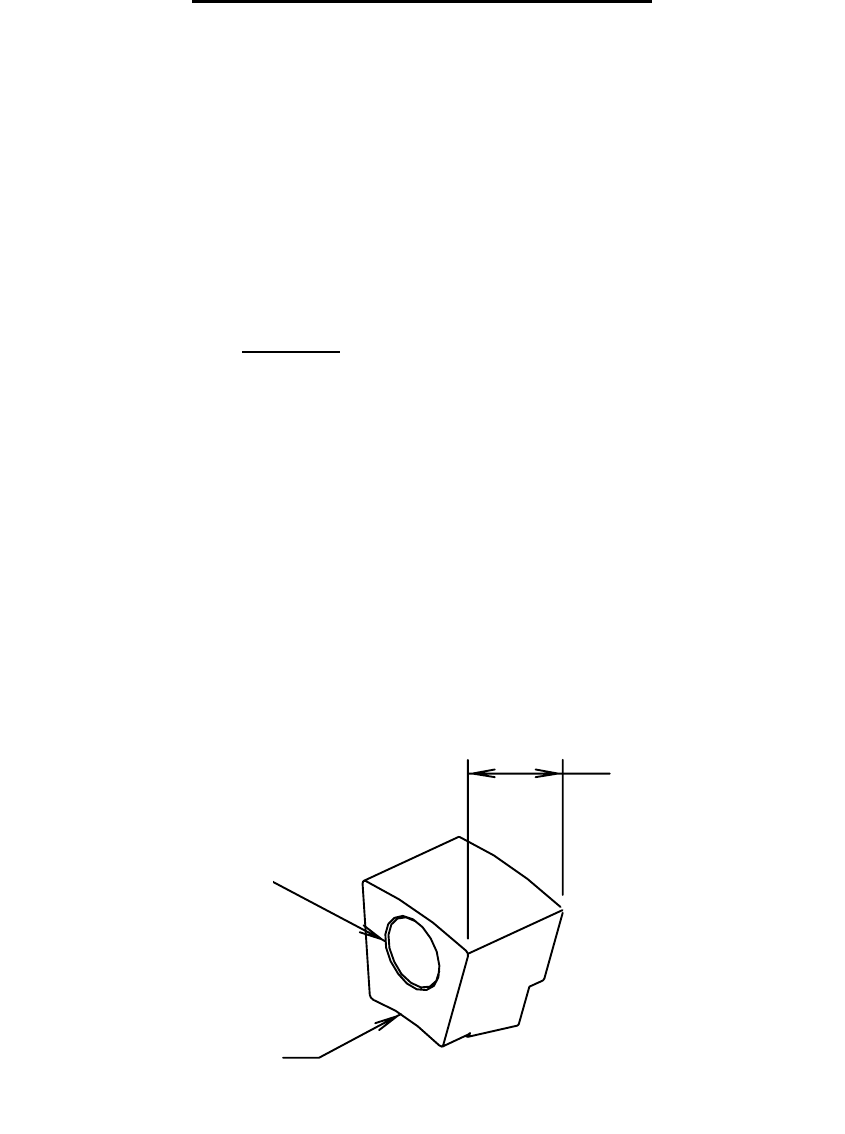

Figure 22: Wheel Speed Sensor Mounting Block
